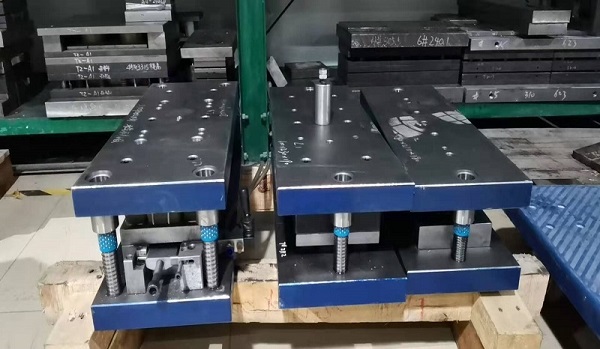

卸料裝置在五金精密模具沖壓結構中是一個很重要的組成部分，常用的卸料裝置有固定卸料裝置和彈壓卸料裝置的兩種形式。在固定卸料裝置上，通常是由固定卸料板通過導料板用螺釘直接固定在下模部分上的。一般表現在以下所說的內容上。

一、固定卸料裝置

1、懸臂式固定卸料裝置

懸臂式固定卸料連續拉深模的結構，也可以用于沖裁，彎曲等成形。此沖壓加工方式主要用于薄料的制件，其優點是在連續沖壓中便于觀察，通常與下模板固定的一側設置在后面，開口的一側在前面。

2、平板式固定卸料裝置

平板式固定卸料裝置一般適用于較厚材料的制件沖孔模。由于加大了凹模與卸料制件的空間，沖制后的制件可利用安裝推件裝置將制件頂出模具，同時操作也較方便。

3、半固定式卸料裝置

半固定式卸料裝置它本身不同的是他采用了彈性機構的固定卸料板，但彈簧的彈力不用于卸料（這有別于彈壓卸料板），而是為了減少凸模的長度，使卸料板借用彈簧壓縮功能，并有一定的滑動空間，最終回到固定卸料位置進行卸料。

二、彈壓卸料裝置

彈壓卸料裝置是由卸料板通過卸料螺釘（或拉板）和彈性元件（彈簧、聚氨酯橡膠和氮氣彈簧等）等安裝在模具上組成的。

1、彈壓卸料裝置的結構形成

多工位級進模常用的彈壓卸料裝置如下：

• 整體式彈壓卸料板。該工作時的狀態是模具為閉合狀態，此時彈簧被壓縮，上模上行，箍在凸模上的料在彈簧力的作用下推動卸料板被卸下。

• 氮氣彈簧彈壓卸料板。采用氮氣彈簧代替彈簧彈壓，一般用于年產量較大、卸料力（壓料力）較大、卸料板彈行程較長的多工位級進模，采用氮氣彈簧結構使模具沖壓中的穩定性較好，提高模具的使用壽命。

2、彈壓卸料裝置的導向形式

在模具沖壓中，有較多的小凸模時，為使小凸模更好地得到保護和導向，并保證卸料板與凸模固定板、凹模之間的型孔和凸模相對位置的一致性，也為提高模具的精度，在凸模固定板、卸料板與凹模（或凹模固定板）之間設置輔助導向裝置，也就是設置小導柱、小導套導向。

3、彈壓卸料裝置的安裝形式

常用彈壓卸料裝置的連接方式有用卸料螺釘?shù)跹b和用卸料形成限位塊吊裝的兩種結構：

(1)卸料板用卸料螺釘?shù)跹b在上模上。在布置卸料螺釘時應對稱分布，工作長度要嚴格一致。

• 外螺紋卸料螺釘?shù)跹b方式，為了使模具設計更緊湊，該結構把卸料螺釘穿過彈簧的內孔，安裝在相對應卸料板的螺紋孔上。

• 套管式卸料螺釘?shù)跹b方式。該結構卸料板的平行度好，卸料平穩，安裝較為方便，而套管可放在一起同時研磨。安裝時用普通的內六角螺釘連接即可。對于小型的多工位級進模，當卸料力及卸料行程不大時，可把彈簧直接安裝在卸料螺釘?shù)慕M件后面彈壓。

• 兩頭內螺紋卸料螺釘?shù)跹b方式。該結構的直通形的套管改進為圓柱形并在兩頭攻有內螺紋孔，從而增加卸料螺釘?shù)膭偠取?/p>

• 單頭內螺紋卸料螺釘結構吊裝方式。該結構固定方式為外螺紋卸料螺釘?shù)母倪M(jìn)，其特點是螺柱的長度可以通過研磨來控制。

(2)卸料板用卸料行程限位塊吊裝在上模上。卸料行程限位塊吊裝通常用于中、大型的多工位級進模，特別是在汽車零部件的大型多工位級進模中比較常見，因為大型的多工位級進模卸料力、壓料力都較大，通常用氮氣彈簧代替彈簧，而卸料行程限位塊結構能承受較大的卸料力，拆裝、維修都較為方便。當維修凸模時，也可以直接在壓力機上拆卸，無需卸下整副模具。
